トップ ＞ 製品紹介 ＞ ME3 ＞ 550ME３～850ME３W
| 型式 | 単位 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 50 | 70 | 100 | |||||||
| 増圧 | 標準 | 増圧 | 標準 | 増圧 | 標準 | ||||
| 射 出 |
スクリュ徑 | mm | 60 | 70 | 70 | 80 | 80 | 90 | |
| 理論射出容量 | cm3 | 1055 | 1345 | 1540 | 2010 | 2260 | 2860 | ||
| 射出質量 | ポリスチレン(PS) | g | 970 | 1240 | 1410 | 1845 | 2080 | 2630 | |
| ポリエチレン(PE) | 780 | 995 | 1140 | 1490 | 1670 | 2120 | |||
| 最大射出圧力 | MPa (kgf/cm2) |
206 (2100) |
177 (1800) |
206 (2100) |
177 (1800) |
206 (2100) |
177 (1800) |
||
| 最大保持圧力 | 177 (1800) |
147 (1500) |
177 (1800) |
147 (1500) |
177 (1800) |
147 (1500) |
|||
| 射出率 | 標準(S) | cm3/sec | 375 | 480 | 480 | 630 | 630 | 795 | |
| 高 速(H) | 485 | 615 | 615 | 805 | 805 | 1015 | |||
| 超高速(U) | 755 | 960 | - | - | - | - | |||
| 可塑化能力 | ???????(PS) | kg/hr | 180 | 250 | 230 | 320 | 350 | 470 | |
| ???????(PE) | 105 | 150 | 135 | 190 | 210 | 285 | |||
| ????最高回転數 | rpm | 210 | 200 | 160 | |||||
| 射出動力(馬力) | 標準(S) | kW(PS) | 78 (106) |
85 (115) |
99 (135) |
111 (151) |
130 (175) |
140 (190) |
|
| 高速(H) | 99 (135) |
109 (148) |
127 (172) |
142 (193) |
165 (25) |
180 (245) |
|||
| 超高速(U) | 155 (211) |
170 (231) |
- | - | - | - | |||
| 型 締 |
型締力 | kN(tf) | 5390(550) | ||||||
| 型盤寸法(H×V) | mm | 1330×1330 | |||||||
| タイバー間隔(H×V) | 900×900 | ||||||||
| 型締ストローク?最大 | 900 | ||||||||
| デイライト?最大 | 700 | ||||||||
| 金型厚さ | 400～800 | ||||||||
| エジェクタ | 押出力 | kN(tf) | 127(13.0) | ||||||
| ストローク | mm | 180 | |||||||
| 一 般 |
ヒータ容量 | kW | 15.5 | 19.7 | 25.1 | ||||
| 機械寸法(L×W×H) | m | 8.5×2.3×2.2 | 8×2.3×2.2 | 6×2.3×2.3 | |||||
| 機械質量 | t | 29 | 31 | 35 | |||||
(注記 )
1. 射出質量は溶融比重量(ρ)、射出効率(η)を
考慮し た最大 値を示 しま す。能力 一杯で ご使用 の際は 弊社に 御相談 下さい 。
2. 可塑化能力は、弊社標準試験條件による値で
す。
3. 本表の數値は日頃の改良により変更すること
があり ますの で、ご了承下さい。
4. 可塑化に大きなトルクが必要な樹脂(PC，PMMA，POM，PPO，その他エンプラ)を成形する際は、弊社に御相談下さい
。
| 型式 | 単位 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 70 | 100 | 160 | 200 | ||||||||
| 増圧 | 標準 | 増圧 | 標準 | 増圧 | 標準 | 標準 | |||||
| 射 出 |
スクリュ徑 | mm | 70 | 80 | 80 | 90 | 90 | 105 | 115 | ||
| 理論射出容量 | cm3 | 1540 | 2010 | 2260 | 2860 | 3340 | 4540 | 5450 | |||
| 射出質量 | ポリスチレン(PS) | g | 1410 | 1845 | 2080 | 2863 | 3070 | 4180 | 5010 | ||
| ポリエチレン(PE) | 1140 | 1490 | 1670 | 2120 | 2470 | 3360 | 4030 | ||||
| 最大射出圧力 | MPa (kgf/cm2) |
206 (2100) |
177 (1800) |
206 (2100) |
177 (1800) |
206 (2100) |
177 (1800) |
147 (1500) |
|||
| 最大保持圧力 | 177 (1800) |
147 (1500) |
177 (1800) |
147 (1500) |
177 (1800) |
147 (1500) |
123 (1250) |
||||
| 射出率 | 標準(S) | cm3/sec | 480 | 630 | 630 | 795 | - | - | - | ||
| 高 速(H) | 615 | 805 | 805 | 1015 | 1015 | 1385 | 1660 | ||||
| 超高速(U) | - | - | - | - | - | - | - | ||||
| 可塑化能力 | ???????(PS) | kg/hr | 230 | 320 | 350 | 470 | 445 | 630 | 610 | ||
| ???????(PE) | 135 | 190 | 210 | 285 | 270 | 380 | 370 | ||||
| ????最高回転數 | rpm | 200 | 160 | 152 | 113 | ||||||
| 射出動力(馬力) | 標準(S) | kW(PS) | 99 (135) |
111 (151) |
130 (175) |
140 (190) |
- | - | - | ||
| 高速(H) | 127 (172) |
142 (193) |
165 (225) |
180 (245) |
209 (284) |
244 (332) |
244 (332) |
||||
| 超高速(U) | - | - | - | - | - | - | - | ||||
| 型 締 |
型締力 | kN(tf) | 6370(650) | ||||||||
| 型盤寸法(H×V) | mm | 1530×1410 | |||||||||
| タイバー間隔(H×V) | 1070×970 | ||||||||||
| 型締ストローク?最大 | 1000 | ||||||||||
| デイライト?最大 | 2000 | ||||||||||
| 金型厚さ | 400～1000 | ||||||||||
| エジェクタ | 押出力 | kN(tf) | 196(20.0) | ||||||||
| ストローク | mm | 200 | |||||||||
| 一 般 |
ヒータ容量 | kW | 19.7 | 25.1 | 35.3 | 38.6 | |||||
| 機械寸法(L×W×H) | m | 9.4×2.6×2.4 | 10.2×2.6×2.4 | 10.7×2.6×2.4 | 10.9×2.6×2.4 | ||||||
| 機械質量 | t | 36 | 40 | 44 | 44 | ||||||
(注記 )
1. 射出質量は溶融比重量(ρ)、射出効率(η)を考慮し た最大 値を示 しま す。能力 一杯で ご使用 の際は 弊社に 御相談 下さい 。
2. 可塑化能力は、弊社標準試験條件による値です。
3. 本表の數値は日頃の改良により変更することがあり ますの で、ご了承下さい。
4. 可塑化に大きなトルクが必要な樹脂(PC，PMMA，POM，PPO，その他エンプラ)を成形する際は、弊社に御相談下さい。
| 型式 | 単位 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 100 | 160 | 200 | |||||||
| 増圧 | 標準 | 増圧 | 標準 | 標準 | |||||
| 射 出 |
スクリュ徑 | mm | 80 | 90 | 90 | 105 | 115 | ||
| 理論射出容量 | cm3 | 2260 | 2860 | 3340 | 4540 | 5450 | |||
| 射出質量 | ポリスチレン(PS) | g | 2080 | 2630 | 3070 | 4180 | 5010 | ||
| ポリエチレン(PE) | 1670 | 2120 | 2470 | 3360 | 4030 | ||||
| 最大射出圧力 | MPa (kgf/cm2) |
206 (2100) |
177 (1800) |
206 (2100) |
177 (1800) |
147 (1500) |
|||
| 最大保持圧力 | 177 (1800) |
147 (1500) |
177 (1800) |
147 (1500) |
123 (1250) |
||||
| 射出率 | 標準(S) | cm3/sec | 630 | 795 | - | - | - | ||
| 高 速(H) | 805 | 1015 | 1015 | 1385 | 1660 | ||||
| 超高速(U) | - | - | - | - | - | ||||
| 可塑化能力 | ???????(PS) | kg/hr | 350 | 470 | 445 | 630 | 610 | ||
| ???????(PE) | 210 | 285 | 270 | 380 | 370 | ||||
| ????最高回転數 | rpm | 160 | 152 | 113 | |||||
| 射出動力(馬力) | 標準(S) | kW(PS) | 130 (175) |
140 (190) |
- | - | - | ||
| 高速(H) | 165 (225) |
180 (245) |
209 (284) |
244 (332) |
244 (332) |
||||
| 超高速(U) | - | - | - | - | - | ||||
| 型 締 |
型締力 | kN(tf) | 8335(850) | ||||||
| 型盤寸法(H×V) | mm | 1590×1590 | |||||||
| タイバー間隔(H×V) | 1070×1070 | ||||||||
| 型締ストローク?最大 | 1200 | ||||||||
| デイライト?最大 | 2300 | ||||||||
| 金型厚さ | 500～1100 | ||||||||
| エジェクタ | 押出力 | kN(tf) | 196(20.0) | ||||||
| ストローク | mm | 200 | |||||||
| 一 般 |
ヒータ容量 | kW | 25.1 | 35.3 | 38.6 | ||||
| 機械寸法(L×W×H) | m | 10.9×2.6×2.6 | 11.4×2.6×2.6 | 11.6×2.6×2.6 | |||||
| 機械質量 | t | 50 | 53 | 53 | |||||
(注記 )
1. 射出質量は溶融比重量(ρ)、射出効率(η)を考慮し た最大 値を示 しま す。能力 一杯で ご使用 の際は 弊社に 御相談 下さい 。
2. 可塑化能力は、弊社標準試験條件による値です。
3. 本表の數値は日頃の改良により変更することがあり ますの で、ご了承下さい。
4. 可塑化に大きなトルクが必要な樹脂(PC，PMMA，POM，PPO，その他エンプラ)を成形する際は、弊社に御相談下さい。
| 型式 | 単位 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 100 | 160 | 200 | |||||||
| 増圧 | 標準 | 増圧 | 標準 | 標準 | |||||
| 射 出 |
スクリュ徑 | mm | 80 | 90 | 90 | 105 | 115 | ||
| 理論射出容量 | cm3 | 2260 | 2860 | 3340 | 4540 | 5450 | |||
| 射出質量 | ポリスチレン(PS) | g | 2080 | 2630 | 3070 | 4180 | 5010 | ||
| ポリエチレン(PE) | 1670 | 2120 | 2470 | 3360 | 4030 | ||||
| 最大射出圧力 | MPa (kgf/cm2) |
206 (2100) |
177 (1800) |
206 (2100) |
177 (1800) |
147 (1500) |
|||
| 最大保持圧力 | 177 (1800) |
147 (1500) |
177 (1800) |
147 (1500) |
123 (1250) |
||||
| 射出率 | 標準(S) | cm3/sec | 630 | 795 | - | - | - | ||
| 高 速(H) | 805 | 1015 | 1015 | 1385 | 1660 | ||||
| 超高速(U) | - | - | - | - | - | ||||
| 可塑化能力 | ???????(PS) | kg/hr | 350 | 470 | 445 | 630 | 610 | ||
| ???????(PE) | 210 | 285 | 270 | 380 | 370 | ||||
| ????最高回転數 | rpm | 160 | 152 | 113 | |||||
| 射出動力(馬力) | 標準(S) | kW(PS) | 130 (175) |
140 (190) |
- | - | - | ||
| 高速(H) | 165 (225) |
180 (245) |
209 (284) |
244 (332) |
244 (332) |
||||
| 超高速(U) | - | - | - | - | - | ||||
| 型 締 |
型締力 | kN(tf) | 8335(850) | ||||||
| 型盤寸法(H×V) | mm | 1900×1900 | |||||||
| タイバー間隔(H×V) | 1320×1320 | ||||||||
| 型締ストローク?最大 | 1200 | ||||||||
| デイライト?最大 | 2300 | ||||||||
| 金型厚さ | 500～1100 | ||||||||
| エジェクタ | 押出力 | kN(tf) | 196(20.0) | ||||||
| ストローク | mm | 200 | |||||||
| 一 般 |
ヒータ容量 | kW | 25.1 | 35.3 | 38.6 | ||||
| 機械寸法(L×W×H) | m | 10.9×2.6×2.6 | 11.4×2.9×2.6 | 11.6×2.9×2.6 | |||||
| 機械質量 | t | 55 | 59 | 59 | |||||
(注記 )
1. 射出質量は溶融比重量(ρ)、射出効率(η)を考慮し た最大 値を示 しま す。能力 一杯で ご使用 の際は 弊社に 御相談 下さい 。
2. 可塑化能力は、弊社標準試験條件による値です。
3. 本表の數値は日頃の改良により変更することがあり ますの で、ご了承下さい。
4. 可塑化に大きなトルクが必要な樹脂(PC，PMMA，POM，PPO，その他エンプラ)を成形する際は、弊社に御相談下さい。

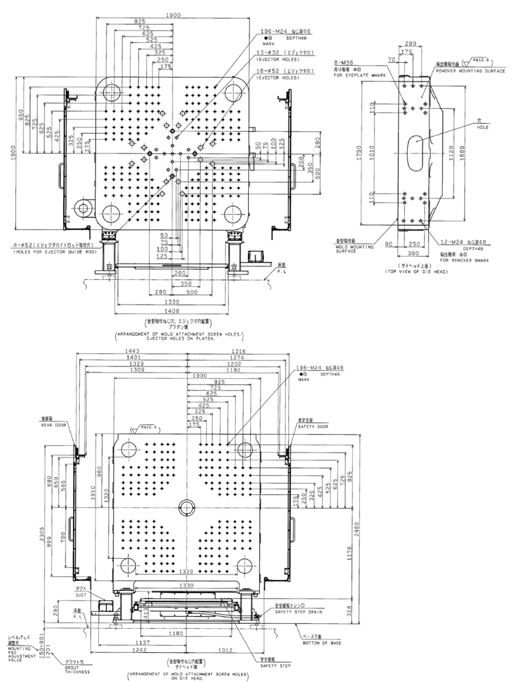

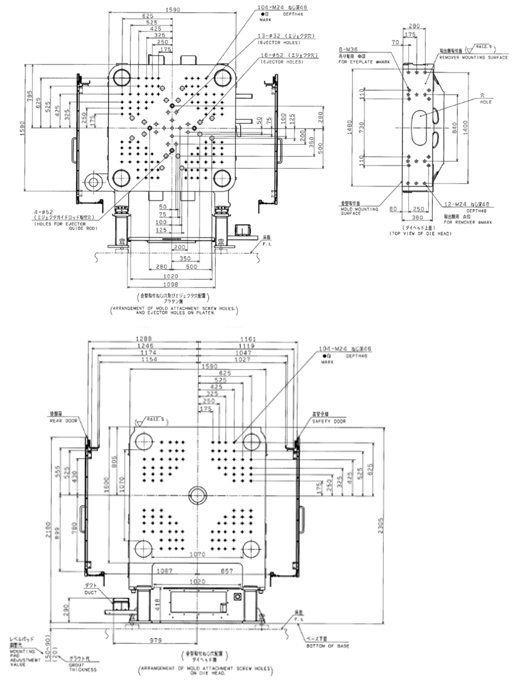

注）金型取付寸法図は予告なしに改良?jí)涓工毪长趣ⅳ辘蓼埂?/p>
注）金型取付寸法図は予告なしに改良?jí)涓工毪长趣ⅳ辘蓼埂?/p>
注）金型取付寸法図は予告なしに改良?jí)涓工毪长趣ⅳ辘蓼埂?/p>
注）金型取付寸法図は予告なしに改良?jí)涓工毪长趣ⅳ辘蓼埂?/p>
注）金型取付寸法図は予告なしに改良?jí)涓工毪长趣ⅳ辘蓼埂?/p>
